ベンディングロールは、各メーカーによって製品の機能や得意な曲げ加工が異なります。ここでは、ベンディングロールメーカーを一覧でご紹介。導入を検討している方は、ぜひ参考にしてください。
ベンディングロールを導入する際は、加工する板の厚みや形状など、曲げたい部品に応じて選定することがポイントです。ここでは、加工対象別に3つのメーカーをご紹介しています。
小型製品の加工に適した80mm〜100mmのロール径です。油圧式による安定した加圧制御で圧力調整がしやすく、押し傷や曲げムラを抑えて外観品質の高い成形が行えます。
下ロールにウレタンを使用しており、柔らかな表面でワークに傷がつくのを防ぎます。特にステンレスなど、傷が目立ちやすい薄板素材を扱う加工におすすめです。
CNC制御に加えて手動操作を再現する機能を搭載し、円錐曲げや多段曲げなどの複雑な形状も、自動運転で加工が可能。作業者の熟練度に左右されず、品質の安定化と作業効率の向上に貢献します。
インバータ制御と特許取得のワーク接触方式※により、多段曲げでもズレやたわみを抑え、端部の寸法精度と真円度を正確にコントロール。補正や再加工の手間が減り、工数を大きく削減します。
DAVIの3ロール式可変軸ロールベンダーは、大型・高負荷に対応する複数ギアの駆動システムを搭載。重い負荷をかけても安定した動作が可能で、300mmの特大サイズの部品も加工できます。
頑丈なフレーム構造により、大型・特注形状のプレートや高強度鋼板にも対応可能。高い耐久性が求められる石油・ガス業界での導入実績もあり、高強度な金属部品の加工ニーズに応えます。
手動の操作を自動運転に活用できる「ティーチングプレイバック機能」を搭載した製品を提供しています。材質や寸法を入力すると複雑な曲げ動作も自動プログラム化できるので、一度設定すれば、作業者の技量に関わらず、同じ品質で加工可能です。
均一な品質を安定して維持できるため、安定した品質維持と作業効率の向上を同時に実現します。
特許取得の接触式※でワークの送り長さを正確に測定し、スリップによる寸法誤差を防止。同時に、インバータ制御で上下ロールの送り速度を細かく調整し、端までズレのない寸法管理と真円度を実現します。
複雑な曲げ加工や高精度な寸法・板厚が求められる食品・化学・製薬分野にも対応可能です。

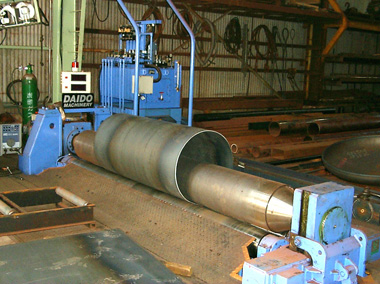

船舶用タービンや各種タンクの製造を手がける中野鉄工所では、大同マシナリー製のCNCベンディングロール「BSN-510」を導入。CNC制御により、美しい仕上がりの曲げ加工の自動化を実現しました。
導入された製品は、板厚12mm・板幅3,000mmまでの金属板に対応しており、鋼板やステンレス材など多様な素材に適応します。熟練作業に頼らず、一定の品質で加工できることに加え、省人化や生産効率の向上なども可能です。

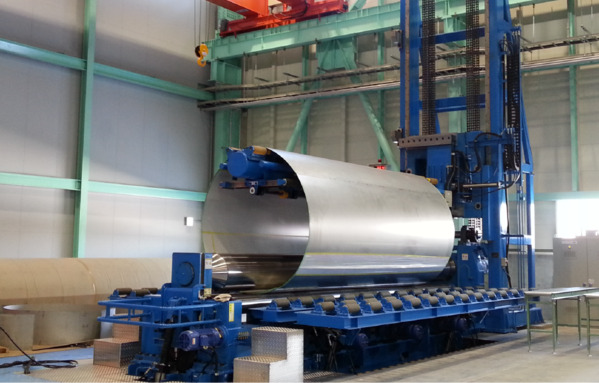

CNCベンディングロール
BSシリーズ
| ロール数 | 3ロール式 | 駆動方式 | 油圧式＋電動式（インバータ制御） |
|---|---|---|---|
| 制御方法 | CNC | 圧力下 | 100〜1500Ton |
| ティーチング | ○ | ロール径 | 上ロール径 330～1060mm |
| 最小曲げ半径 | 550～2600mm | 加工可能な 板厚 |
6～75mm |
| 加工可能な 板幅 |
3000～5000mm | 円錐対応 | ○ |
| 楕円対応 | ○ |
| 会社名 | 大同マシナリー株式会社 |
|---|---|
| 本社所在地 | 愛知県名古屋市南区滝春町9 |
| 問い合わせ 電話番号 |
052-611-7171 |
| 公式URL | http://www.dm-daido.co.jp/ |

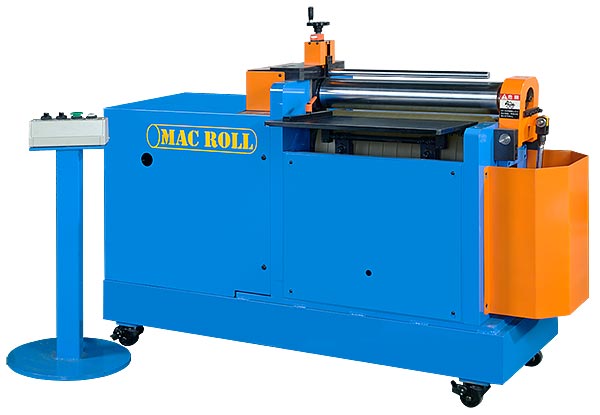

マツモト機械の「油圧式2本ウレタンロール」は、2.3mm程度の薄板に対応した小型ベンディングロールです。小型でありながら油圧式の安定した圧力制御が可能なので、手動式に比べて曲げムラや押し傷を抑制でき、薄板でも素材を傷めにくい点が特徴。
外観仕上げが求められる部品や、端曲げなど細かな加工の効率化に適しています。
下ロールに柔軟性の高いウレタン素材を採用することで、加工時の接触圧を均一に分散し、金属板表面の擦り傷の発生を抑制します。傷が発生しやすいステンレスやアルミなどの薄板材でも、表面に傷をつけずに美しい仕上がりを保ったまま曲げ加工が可能です。
再仕上げや検品作業を減らし、加工品質と生産性を向上します。
マツモト機械の導入事例は記載がありませんでした。
油圧式2本ウレタンロール・
MUR-550
| ロール数 | 2ロール式 | 駆動方式 | 油圧式 |
|---|---|---|---|
| 制御方法 | 手動 | 圧力下 | ー |
| ティーチング | ー | ロール径 | 標準上ロール径 φ80～110 |
| 最小曲げ半径 | ー | 加工可能な 板厚 |
2.3mm |
| 加工可能な 板幅 |
有効ロール幅 550mm |
円錐対応 | ー |
| 楕円対応 | ー |
| 会社名 | マツモト機械株式会社 |
|---|---|
| 本社所在地 | 大阪府八尾市老原4-153 |
| 問い合わせ 電話番号 |
072-949-4661 |
| 公式URL | https://www.mac-wels.co.jp/index.html |
DAVIは、大型プレートや高強度材の加工に強みを持つベンディングロールメーカーです。フラットボックスギアを備えた3つの電動ロールによる高トルク駆動と、特大ワークに対応する堅牢な構造により、耐久性や安全性が求められる構造部材や支持架台の成形にも対応。大物加工を担う現場の生産体制強化に貢献します。
DAVIのベンディングロールは、パイプライン・精製所・貯蔵施設向けの金属部品加工にも多く採用されています。精度の高い成形機能と頑丈なフレーム構造によって、高負荷な加工条件下でも安定した加工性能を発揮。
石油・ガス業界をはじめ、過酷な加工条件を伴う現場でも導入されています。
DAVIのベンディングロールは、Saipem（イタリア）やCNOOC（中国）、Holtec（米国）、Bladt（デンマーク）など各国のエネルギー関連企業の工場で導入されています。
可変軸構造により、素材や寸法に応じてロール位置を調整でき、厚板でも滑らかな曲げ加工が可能。海洋構造物や石油・ガス設備など、強度と精度が求められる大型鋼構造物の製造に対応します。

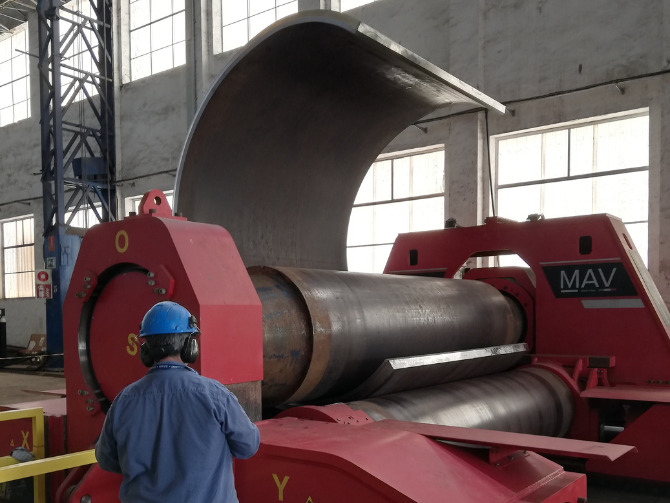

3ロール式可変軸ロールベンダー
| ロール数 | 3ロール式 | 駆動方式 | モーター駆動 |
|---|---|---|---|
| 制御方法 | ー | 圧力下 | ー |
| ティーチング | ー | ロール径 | ー |
| 最小曲げ半径 | ー | 加工可能な 板厚 |
26mm〜300mm |
| 加工可能な 板幅 |
公式サイトに記載なし | 円錐対応 | ○ |
| 楕円対応 | ○ |
| 会社名 | DAVI |
|---|---|
| 本社所在地 | イタリア共和国 エミリア＝ロマーニャ州 チェゼーナ チヴィネッリ通り1150 |
| 問い合わせ 電話番号 |
010-39-0547-319611 |
| 公式URL | https://www.davi.com/jp/jp/ |
ベンディングロール選びでは、メーカーごとの技術力や対応できる板厚・サイズ、サポート体制などの違いを把握しておくことが重要です。機種の選定に向けて、各メーカーの特徴をご確認ください。
長年培った技術力をもとに、加工現場の使いやすさ・安全性・加工精度に重点を置いたベンディングロールを提供。CNCベンディングロールでは、ロール位置・動作を高精度に制御することで、端曲げの再現性と高い真円度を実現しています。
| 本社所在地 |
|---|
| 愛知県名古屋市南区滝春町9 |
| 電話番号 |
| 052-611-7171 |
| URL |
| http://www.dm-daido.co.jp/ |
薄板から厚板まで幅広い板厚に対応し、O曲げ・U曲げ・特殊曲げなど多様な加工ニーズに応えるNC制御ベンディングロールを提供しているメーカーです。造船部品、食品用タンクなどの製造現場で導入されています。
| 本社所在地 |
|---|
| 大阪府大阪市西区北堀江1-12-19 |
| 電話番号 |
| 06-6538-7731 |
| URL |
| https://corp.kurimoto.co.jp |
長年培ってきた塑性加工技術と膨大なデータに加え、新たな工法や独自の技術を結集し、高度な曲げ加工が可能なベンディングロールを提供。クイックベンダーやウレタンロール機など、用途に応じた多彩なラインナップも特徴です。
| 本社所在地 |
|---|
| 大阪府大阪市中央区博労町3-5-1 御堂筋グランタワー15F |
| 電話番号 |
| 06-7669-0570 |
| URL |
| https://isel.jp |
手動式を中心に、標準型・薄板用・モーター駆動式ウレタンロールや、パイプをL型・U字型に曲げるデグリーベンダーなど、多様な機種を展開。シンプルな操作性と高い加工汎用性が評価され、大手メーカーの生産ラインにも採用されています。
| 本社所在地 |
|---|
| 大阪府富田林市若松町東2-5-5 |
| 電話番号 |
| 0721-20-0078 |
| URL |
| https://www.sunkiko.co.jp/index.html |
操作性と実用性を重視した、コンパクトで高機能なベンディングロールを設計・製造。顧客との密なコミュニケーションを大切にしており、現場の声を反映した設計ときめ細かな対応力が特長です。
| 本社所在地 |
|---|
| 大阪府南河内郡太子町大字太子223-1 |
| 電話番号 |
| 0721-21-4039 |
| URL |
| https://miyai.tools |
3本ロール式ベンディングロールを取り扱っています。強力な油圧式駆動とモーター制御による高い保持力により、中厚板・厚板の安定した曲げ加工が可能。デジタル表示機能、円錐曲げ用装置など、多彩なオプションも用意しています。
| 本社所在地 |
|---|
| 佐賀県神埼市神埼町鶴3318 |
| 電話番号 |
| 0952-52-1245 |
| URL |
| https://kanzaki-industry.com |
「MAC ROLL」ブランドでベンディングロールを展開。ロール焼入れ・研磨処理で加工物表面への傷付きを抑制し、ブレーキモーターによる正確な位置決めと安全性を確保。ロール跳上機構により、ワークの搬出入作業の効率化も可能です。
| 本社所在地 |
|---|
| 大阪府八尾市老原4-153 |
| 電話番号 |
| 072-949-4661 |
| URL |
| https://www.mac-wels.co.jp/index.html |
旋盤加工・フライス加工・溶接加工・穴あけ加工・板金加工など、多様な加工技術に対応。金属板金用ウレタンロールベンダーの製造・販売をはじめ、自動化・省力化に向けた企画・設計段階からの対応も行っています。
| 本社所在地 |
|---|
| 滋賀県甲賀市甲南町柑子2002-34（甲南フロンティアパーク内） |
| 電話番号 |
| 0748-86-1666 |
| URL |
| https://scadia.jp |
技術力・提案力・対応力を強みに、先進技術も柔軟に取り入れ、「かゆいところに手が届く」機械を開発・提供。展示会や自社ショールームなどを活用した豊富な販路を持ち、自社中古機器の販売にも対応しています。
| 本社所在地 |
|---|
| 東京都武蔵村山市伊奈平2-92-3 |
| 電話番号 |
| 042-560-7871 |
| URL |
| https://www.fuji-kiko.co.jp |
大型鋼板・厚板の曲げ加工用ベンディングロールを得意として、海外でシェアを広げるメーカー。3ロール・4ロールベンディングロールをはじめ、石油・ガス分野などで使用される強高度素材の曲げ加工にも対応しています。
| 本社所在地 |
|---|
| イタリア エミリア＝ロマーニャ州フォルリ＝チェゼーナチヴィネッリ通り1150 |
| 電話番号 |
| 010-39-0547-319611 |
| URL |
| https://www.davi.com/za/en/ |
安定した加工品質を追求した設計に注力し、薄板から厚板まで幅広い板厚に対応し、手動式・モーター駆動・CNC制御と多彩なラインナップを展開。用途や加工ニーズに応じた機種選定が可能です。
| 本社所在地 |
|---|
| スウェーデン ノッセブロ ヤーンヴェーグガータン19 |
| 電話番号 |
| 記載なし |
| URL |
| https://www.nosstec.jp/ |
HAEUSLER（ホイスラー）社は、高い技術力・堅牢な構造・革新的な制御システムを特長としています。油圧式4本ロールベンディングマシンでは多数の特許技術を採用し、高度な加工性能と信頼性を提供しています。
| 本社所在地 |
|---|
| スイス バーゼル＝ラント ドゥギンゲン バーゼル通り21 |
| 電話番号 |
| 記載なし |
| URL |
| https://www.haeusler.com/en/ |
駆動が電動化されているため、CO₂排出量を削減。また、従来の油圧式では不可欠であったD軸のオイル交換とオイル排気が必要ないことからメンテナンスコストの削減も実現します。レーザ式安全装置を搭載しています。
| 本社所在地 |
|---|
| 神奈川県伊勢原市石田200 |
| 電話番号 |
| 0463-96-1111 |
| URL |
| https://www.amada.co.jp/ja/ |
16t×12,000L、または30t×4,500LのNCベンディングローラーを提供。加工技術を活かし、さまざまな製品の製造も行っています。企画から設計、製作まで一貫したサポートを実現します。
| 本社所在地 |
|---|
| 東京都中央区日本橋室町1-9-12 共同ビル（室町一丁目）3F・9F |
| 電話番号 |
| 03-3245-1001 |
| URL |
| https://www.t-kizai.co.jp/index.html |
ベンディングロールをはじめ、さまざまな加工機械の設計や製造を行っています。ゼロからの相談もOKで、構想段階からお客様のニーズに合った提案を実現。製造はすべて自社で行う自社一貫生産です。既存製品の修理にも対応しています。
| 本社所在地 |
|---|
| 岡山県総社市総社赤浜600（テクノパーク総社内） |
| 電話番号 |
| 0866-93-3618 |
| URL |
| https://ogwss.co.jp/ |
ドイツのショプハイムに本社があり、グローバルに事業を展開しています。ロール成形機は既製品ではなく、カスタマイズした製品を提供。アフターサービスが充実していて、摩耗部品を独自のオリジナル部品で迅速に交換します。
| 本社所在地 |
|---|
| Hohe-Flum-Strasse 69, 79650 Schopfheim, ドイツ |
| 電話番号 |
| +49 7622 391-0 |
| URL |
| https://www.japan.dreistern.com/ |
