製缶ではタンクやダクト、配管など、円筒やシェル形状の構造物が多く用いられます。これらは耐圧性や流体の通過効率を確保するため、正確な曲げ加工が欠かせません。ベンディングロールは平板を円筒状に成形するのに適した機械であり、均一なカーブを再現できます。手作業やプレスでは難しい滑らかな形状を、連続的に安定した品質で仕上げられる点が高く評価されています。
製缶品は溶接後に歪みが生じやすく、前工程の精度が製品全体の完成度を左右します。そのため、ベンディングロールによる安定した曲げ加工が重要です。NC制御を搭載した機種では、板厚や材質の違いによる誤差を自動補正し、高精度な円筒加工が可能となります。一定の圧力で連続的に曲げることで、寸法のばらつきを抑え、製品品質を安定させる効果も得られます。
製缶業では、厚板や大型板の成形を求められる場面が少なくありません。手動プレスでは加工力が不足し、形状の安定性にも課題が生じます。ベンディングロールは複数のロールで均一に力を加えるため、厚みのある鋼板でも滑らかに曲げることができます。特に大型設備向けの製缶では、長尺かつ重厚な部材を扱うため、安定した駆動力と高い剛性を備えたロール機が欠かせません。
製缶では曲げ加工の後に溶接・組立・仕上げと工程が続きます。ベンディングロールはこの前段階で製品の精度を確保し、後工程を効率化する役割を担います。正確な曲げ加工により溶接箇所の隙間が減少し、仕上げ作業もスムーズになるのです。また、同一形状を繰り返し加工できるため、量産時の作業効率も大きく向上します。製造ライン全体の安定化に貢献する設備といえるでしょう。
製缶で使用する素材は、炭素鋼やステンレス、アルミなど多岐にわたります。それぞれ硬度や伸び率が異なるため、ベンディングロールには多様な素材特性に対応できる設計が求められます。厚板を扱う場合は強力な押圧力が必要ですが、柔らかいアルミでは表面を傷つけない精密な制御が重要です。こうした対応力が、高品質な製缶製品を安定して生み出す基盤となっています。
CNC制御を備えたベンディングロールは、数値制御により同一条件での曲げ加工を高精度に再現できる点が特徴です。条件設定をプログラム化することで、加工品質のばらつきを抑えやすくなり、製品の均一化に寄与します。さらに、自動化機能を組み合わせることでオペレーターの技量に依存しにくくなり、作業効率の向上も期待できます。結果として、試作から量産まで一貫して安定した成形品質を確保できるのが大きな利点です。
ベンディングロールには2本ロール、3本ロール、4本ロールといった構造が存在し、それぞれに特徴があります。2本ロールは薄板や短尺部品に適し、3本ロールは多くの製缶現場で採用される汎用型です。4本ロールは位置制御が容易で、大径かつ高精度の円筒加工に対応できます。製品の寸法や形状、求める精度に応じて最適な機構を選定することで、製造効率を最大化できます。
製缶では、単なる円筒形だけでなく、テーパー形状のパイプや容器を求められる場合もあります。ベンディングロールの中には、上下ロールを個別制御して角度をつけながら曲げられるモデルも存在し、この機能によって異なる径を持つ構造物でも一台で加工が完結します。特に高精度な真円度や寸法再現性が求められるタンク製造では、こうした多機能性が強みとなるでしょう。
ベンディングロールの性能は、ロールそのものの材質や表面処理にも左右されます。ステンレスなど傷つきやすい素材を加工する際には、ウレタン被覆や研磨仕上げを施したロールが効果的です。また、ロール径や配置バランスを最適化することで、板材の端部に生じやすい曲げムラを軽減できます。こうした設計上の工夫が、製缶品の見た目や耐久性の向上にもつながります。

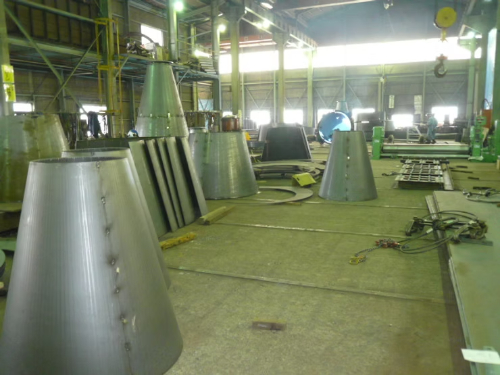

赤松工業は、製缶加工の要である曲げ工程を強化するため、板厚19mm・幅3000mm対応の高精度NCベンディングロールを導入しました。これにより、真円や多段Rなどの円筒形状を自社で高精度に成形できるようになり、圧力容器やボイラなどの製缶製品の品質・寸法精度が大幅に向上しました。外注に頼っていた曲げ加工を内製化したことで、年間約1,100万円のコスト削減とCO₂排出量約95％削減を実現。溶接・組立まで一貫対応が可能となり、高精度・低コストな製缶製品を迅速に提供できる体制を確立しています。

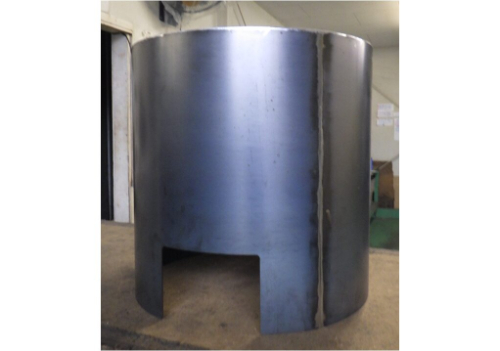

鉄鋼業界で使用される耐火物用カバーを製作した事例です。鉄材を使用し、レーザー加工機で切断後、ロールベンダーで曲げ加工を実施。その後、溶接とサンダー仕上げを丁寧に行い、高い外観品質を実現しました。特に溶接部の仕上げには細心の注意を払い、美観と強度を両立させています。
製缶業においてベンディングロールは、精密かつ効率的な円筒加工を実現する重要な設備です。板厚や材質に合わせた柔軟な対応力、高い再現性、そして自動化による品質安定化は、今後の製造業における競争力向上の鍵となります。単なる曲げ機械ではなく、工程全体の効率を左右する基幹設備としての位置づけが強まっているといえるでしょう。
曲げ加工は、板厚・材質・曲げ形状によって、ロール構成や駆動方式、制御性能に求められる仕様が異なります。そのため、ベンディングロールの導入では、加工する板の厚みや形状など、曲げたい部品に応じて選定することがポイントです。ここでは、加工対象別に3つのメーカーをご紹介しています。
小型製品の加工に適した80mm〜100mmのロール径です。油圧式による安定した加圧制御で圧力調整がしやすく、押し傷や曲げムラを抑えて外観品質の高い成形が行えます。
下ロールにウレタンを使用しており、柔らかな表面でワークに傷がつくのを防ぎます。特にステンレスなど、傷が目立ちやすい薄板素材を扱う加工におすすめです。
CNC制御に加えて手動操作を再現する機能を搭載し、円錐曲げや多段曲げなどの複雑な形状も、自動運転で加工が可能。作業者の熟練度に左右されず、品質の安定化と作業効率の向上に貢献します。
インバータ制御と特許取得のワーク接触方式※により、多段曲げでもズレやたわみを抑え、端部の寸法精度と真円度を正確にコントロール。補正や再加工の手間が減り、工数を大きく削減します。
DAVIの3ロール式可変軸ロールベンダーは、大型・高負荷に対応する複数ギアの駆動システムを搭載。重い負荷をかけても安定した動作が可能で、300mmの特大サイズの部品も加工できます。
頑丈なフレーム構造により、大型・特注形状のプレートや高強度鋼板にも対応可能。高い耐久性が求められる石油・ガス業界での導入実績もあり、高強度な金属部品の加工ニーズに応えます。
