化学薬品タンクには、内容物による腐食や劣化を防ぐため、SUS316Lなどのステンレス鋼やチタン、ハステロイといった特殊合金が頻繁に採用されます。これらの材料は耐食性に優れる一方で、一般的な鋼材に比べて加工硬化が起きやすく、精密な曲げ加工には高い技術力と設備の剛性が求められるものです。
ベンディングロールは、強力な加圧能力を備えつつも、材料に対して安定した負荷をかけながら成形を進めることができます。これにより、材料が本来持つ耐食性能や物理的特性を損なうことなく、設計通りの円筒形状に仕上げることが可能です。特殊な金属の性質を理解し、そのポテンシャルを最大限に引き出す加工を実現するために、ベンディングロールは不可欠な存在となっています。
化学薬品の漏洩は環境汚染や重大な産業事故につながる恐れがあるため、タンクの密閉性には細心の注意を払わなければなりません。ベンディングロールによる成形において、高い真円度を実現することは、後の溶接工程における品質を左右する重要な要素です。真円度が正確であればあるほど、溶接時の合わせ面のズレや歪みが少なくなり、溶接部の強度が均一に保たれやすくなります。
溶接の欠陥は、長期間の運用における応力腐食割れの原因となることがありますが、高精度な曲げ加工によってそのリスクを軽減できるでしょう。安全性を第一に考える化学プラントの現場において、ベンディングロールがもたらす精緻な形状維持能力は、製品の信頼性を支える根幹といっても過言ではありません。
プラント建設に使用される化学薬品タンクは、一度に大量の原料を処理するために大型化する傾向があり、それに応じてタンクの壁面も高い内圧に耐える厚肉設計が求められます。このような重量物を扱う際、手作業や簡易的な設備では均一なR（曲率）を出すことは極めて困難ですが、ベンディングロールであれば厚板に対しても安定した成形が可能です。
強力な油圧システムを搭載したマシンを使用することで、熟練した技術者の経験を補完し、製造工程全体のスピードアップを図ることができます。また、大型の板材を一度に曲げられることで、溶接箇所の総数を減らす効果も期待できるでしょう。結果として、製造工期の短縮と、構造的な弱点になりやすい接続部を最小化するという二つのメリットを同時に享受できます。
円筒加工において板の端の部分が曲がりきらずに直線状に残ってしまう現象は、タンクの品質を低下させる大きな要因となります。特に化学薬品タンクでは、この直線部分が残ると溶接部に無理な力がかかり、強度の低下を招くことが懸念されます。そのため、板の先端から高精度に曲げられる「端曲げ（プリベンド）」機能が非常に重要視されているのです。
3本ロールや4本ロールといった構成の中でも、初期曲げを効率的に行えるマシンを選択することで、溶接前の準備作業であるプレス加工の手間を大幅に削減できます。滑らかな曲線が始点から終点まで続く美しい円筒を成形することは、見栄えの良さだけでなく、タンク全体の構造的な安定性を確保することに直結するといえるでしょう。
ステンレスや特殊合金を用いる化学薬品タンクの製造では、材料の表面に傷がついたり、鉄粉が付着したりすることを厳しく制限しなければなりません。ローラーから移った鉄粉が原因で発生する「もらいサビ」は、耐食性を著しく低下させ、タンクの寿命を縮める大きな要因となります。
こうした問題を回避するために、最新のベンディングロールでは、ローラー表面に焼入れ研磨を施したり、特殊なコーティングを行ったりすることで、材料への攻撃性を抑えています。加工中に生じる細かな摩耗や異物の混入を防ぐ設計は、クリーンな製造環境を維持するために欠かせない機能です。品質管理が厳しい医薬・食品関連の化学タンク製造においても、こうした表面保護に配慮したマシン性能は高く評価されるポイントとなっています。
同一規格のタンクを複数製造する場合や、多段式の大型サイロを構築する場合、個々の部材の品質にばらつきがあってはなりません。NC制御（数値制御）を搭載したベンディングロールを使用すれば、過去の加工データに基づいてロールの位置や圧力を精密に再現できます。これにより、オペレーターの熟練度に関わらず、常に一定の精度を保った成形が可能になるという利点があります。
また、複雑な形状や多段曲げが必要なケースにおいても、プログラムによって最適な加工パスを自動計算できるため、ヒューマンエラーによる材料の無駄を防ぐことができるでしょう。デジタル技術による管理体制の構築は、近年の製造現場で求められるトレーサビリティの確保や、安定した品質供給の実現において極めて重要な役割を果たしています。

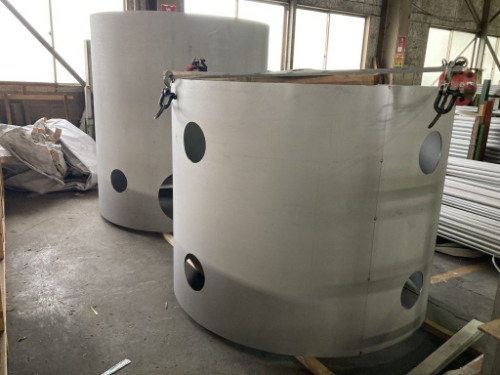

プラント向けの化学薬品タンクの製造事例です。耐食性に優れたSUS316Lを使用し、レーザー切断とR曲げにより高精度に製作されています。1枚約900kgの重量があり反転が困難なため、展開段階から内径側を表面に設定して切断を行う緻密な工程管理がなされました。大型ステンレス製缶における高度な技術力が凝縮されています。
化学薬品タンクの製造において、ベンディングロールは製品の安全性と品質を左右する重要な設備です。特殊な耐食材料への対応力や、溶接の安定性を支える高い真円度、さらに大規模な部材を効率的に処理する能力など、その役割は多岐にわたります。
加工の精度を高めるためには、端曲げ性能や表面保護、さらにデジタル制御といった最新のマシン機能を適切に選択することが重要です。これらの技術を駆使することで、過酷な環境下でも長期間耐えうる、信頼性の高いタンクの製造が可能となるでしょう。
曲げ加工は、板厚・材質・曲げ形状によって、ロール構成や駆動方式、制御性能に求められる仕様が異なります。そのため、ベンディングロールの導入では、加工する板の厚みや形状など、曲げたい部品に応じて選定することがポイントです。ここでは、加工対象別に3つのメーカーをご紹介しています。
小型製品の加工に適した80mm〜100mmのロール径です。油圧式による安定した加圧制御で圧力調整がしやすく、押し傷や曲げムラを抑えて外観品質の高い成形が行えます。
下ロールにウレタンを使用しており、柔らかな表面でワークに傷がつくのを防ぎます。特にステンレスなど、傷が目立ちやすい薄板素材を扱う加工におすすめです。
CNC制御に加えて手動操作を再現する機能を搭載し、円錐曲げや多段曲げなどの複雑な形状も、自動運転で加工が可能。作業者の熟練度に左右されず、品質の安定化と作業効率の向上に貢献します。
インバータ制御と特許取得のワーク接触方式※により、多段曲げでもズレやたわみを抑え、端部の寸法精度と真円度を正確にコントロール。補正や再加工の手間が減り、工数を大きく削減します。
DAVIの3ロール式可変軸ロールベンダーは、大型・高負荷に対応する複数ギアの駆動システムを搭載。重い負荷をかけても安定した動作が可能で、300mmの特大サイズの部品も加工できます。
頑丈なフレーム構造により、大型・特注形状のプレートや高強度鋼板にも対応可能。高い耐久性が求められる石油・ガス業界での導入実績もあり、高強度な金属部品の加工ニーズに応えます。
