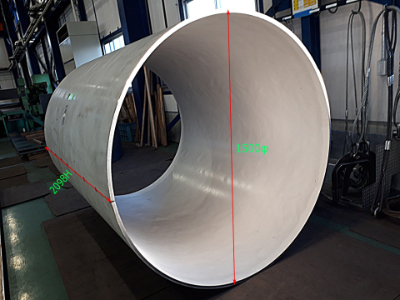

鉄板を円筒状に成形するベンディングロールは、産業界を支える貯蔵タンクや容器の製造において欠かせない存在といえます。特に化学プラントや食品工場などで使用される大型のサイロや、液体を保管する圧力容器などは、その多くがこの加工技術によって生み出されています。平らな鉄板が均一な曲線を描き、最終的に溶接を経て密閉された構造体となるプロセスは、まさに職人技と機械性能の融合です。製品の用途によって求められる直径や強度が異なるため、設計段階から緻密な計算が行われることが一般的です。
建築資材やインフラ設備に用いられる大径の鋼管も、ベンディングロールが得意とする領域のひとつです。市販の規格サイズにはない特殊な直径や、極厚の鉄板を用いた頑強なパイプを製造する際に、この加工方法が真価を発揮します。橋梁の脚部や海洋構造物の基礎など、高い耐荷重性が求められるシーンでは、厚板を正確に曲げる技術が安全性を担保する重要な要素となります。単なる円筒形だけでなく、構造上の必要性に応じて強固な鉄の素材を自在に操ることで、現代の巨大な建造物が支えられているのです。
鉄の素材を曲げる際に必ず考慮しなければならないのが、加圧を解いた後に素材が元の形に戻ろうとするスプリングバック現象です。特に硬度の高い鉄材や薄板ではこの傾向が顕著に現れるため、目標とする半径よりも少し深く曲げ込むといった微調整が求められます。この戻り幅は、素材の成分や板厚、ロールの加圧条件によって微妙に変化するため、経験に基づいた慎重な見極めが不可欠となります。一度で完璧な形状に仕上げることは容易ではなく、段階的に圧力をかけながら理想の曲線に近づけていく姿勢が精度向上に繋がります。
ベンディングロールの構造的な課題として、板の先端と後端にどうしても加圧できない直線部分が残ってしまうことが挙げられます。この直線部が残ると、円筒に巻いた際に接合部が角張ってしまうため、本曲げの前に「端曲げ」と呼ばれる予備工程を挟むのが一般的です。事前の端曲げが不十分であれば、溶接後の真円度が損なわれる原因となり、製品の品質に大きな影響を及ぼしかねません。高品質な鉄製品を完成させるためには、この最初のひと手間をいかに丁寧に行うかが、全体の仕上がりを左右する重要な鍵となります。
加工に使用する機械の能力と、鉄板の厚みや幅のバランスを正しく把握しておくことも非常に大切です。鉄は強度が高い素材であるため、板厚が増すにつれてロールにかかる負荷は飛躍的に増大し、機械の能力限界を超えると精度不足や故障を招く恐れがあります。また、小さな径に曲げたい場合には、ロール自体の直径が物理的な制約となるため、無理な加工設定は避けるべきだといえるでしょう。素材の特性と設備のスペックを冷静に照らし合わせ、余裕を持った加工計画を立てることが、安全かつ確実なものづくりへの近道となります。
鉄のベンディングロール加工は、大型のタンクから特殊な形状のパーツまで、多種多様な製品を生み出すための基盤となる技術です。スプリングバックや端曲げといった鉄特有の挙動に配慮しつつ、素材の良さを引き出すためには、確かな機械選定と細やかな工程管理が欠かせません。こうした特性を深く理解し、適切な加工プロセスを選択することで、強靭で精度の高い鉄製品の製造が可能となります。
曲げ加工は、板厚・材質・曲げ形状によって、ロール構成や駆動方式、制御性能に求められる仕様が異なります。そのため、ベンディングロールの導入では、加工する板の厚みや形状など、曲げたい部品に応じて選定することがポイントです。ここでは、加工対象別に3つのメーカーをご紹介しています。
小型製品の加工に適した80mm〜100mmのロール径です。油圧式による安定した加圧制御で圧力調整がしやすく、押し傷や曲げムラを抑えて外観品質の高い成形が行えます。
下ロールにウレタンを使用しており、柔らかな表面でワークに傷がつくのを防ぎます。特にステンレスなど、傷が目立ちやすい薄板素材を扱う加工におすすめです。
CNC制御に加えて手動操作を再現する機能を搭載し、円錐曲げや多段曲げなどの複雑な形状も、自動運転で加工が可能。作業者の熟練度に左右されず、品質の安定化と作業効率の向上に貢献します。
インバータ制御と特許取得のワーク接触方式※により、多段曲げでもズレやたわみを抑え、端部の寸法精度と真円度を正確にコントロール。補正や再加工の手間が減り、工数を大きく削減します。
DAVIの3ロール式可変軸ロールベンダーは、大型・高負荷に対応する複数ギアの駆動システムを搭載。重い負荷をかけても安定した動作が可能で、300mmの特大サイズの部品も加工できます。
頑丈なフレーム構造により、大型・特注形状のプレートや高強度鋼板にも対応可能。高い耐久性が求められる石油・ガス業界での導入実績もあり、高強度な金属部品の加工ニーズに応えます。
