ベンディングロール機は、金属板を円筒や円弧、円錐といった形状に成形するための産業用機械です。鉄やステンレス、アルミなどの素材をロールで挟み、均一な力を加えて少しずつ曲げていきます。この加工は「ロール成形」と呼ばれ、構造物や容器などの部品製造に広く活用されています。
ベンディングロールの特長は、均等な圧力をかけながら金属板を曲げられる点にあります。特にCNC制御を備えた機種では、曲率の異なる複雑な形状にも対応でき、繰り返し精度の高い加工が可能です。
加工方法を調整すれば、円筒だけでなく円錐（コーン形状）やテーパー形状の成形もできます。これはプレス機では難しい加工であり、ベンディングロールならではの強みといえます。
対応できる板厚は数ミリから100ミリ以上までと幅広く、機種によって加工範囲が異なります。大型機では幅3000ミリを超える鋼板の加工も可能で、大型構造物の製造現場でも使用されています。
ベンディングロールは、金属板の曲げ加工が必要とされる多くの業界で導入されています。特に「円筒形状」「シェル構造」の製品において、高精度かつ効率的な加工が求められる場面で力を発揮します。
原子力や火力、再生可能エネルギーの分野では、ボイラーや圧力容器といった高圧設備が必要です。これらの製品には、厚板を高精度に円筒成形する技術が欠かせず、ベンディングロールが活用されています。
船舶の船体や大型橋梁、トンネル用のシールド部材なども、ベンディングロールで成形されることが多いです。大きな曲面を正確に加工する必要があるため、厚板対応の大型ロール機が使われます。
衛生面が重視される業界では、ステンレス製のタンクやサイロの製造にベンディングロールが利用されます。表面に傷をつけず、美しく均一な曲げ加工を行うことが求められます。
比較的薄板を用いた空調ダクトや煙突などの円筒形状にも、ベンディングロールは活躍します。中型・小型機種での大量生産に適しており、設備業者などでも導入が進んでいます。
風力発電のタワーや基礎構造は、直径数メートル・長さ数十メートルに及ぶ大型鋼構造です。厚板を円筒や円錐形に精密成形するには高トルク・高剛性のベンディングロールが欠かせません。均一な曲げ精度が溶接部のひずみを抑制し、長期耐久性の高い風力発電設備の製造を支えています。
製缶では、タンクや配管などの円筒形構造が多く採用されます。これらは流体の効率的な通過や耐圧性の確保に不可欠で、精度の高い曲げ加工が求められます。ベンディングロールは平板を均一なカーブで成形できるため、滑らかで安定した品質の製品づくりを可能にします。
建設機械の製造では、外装や骨格に使用される鋼板を精密に曲げる加工が欠かせません。キャビンや燃料タンクのような立体形状は、曲げ加工によって強度を確保しながら軽量化を実現します。中でもベンディングロールは、厚板や大型部材を高い精度で成形できる機械として重要視されています。強力な油圧と堅牢な構造により、高品質な部品づくりを可能にしている点が特徴です。
特殊車両の製造では、タンクやドラムといった大型曲面部品の成形が不可欠であり、その工程を支える設備としてベンディングロールが重要な役割を担っています。長尺かつ厚みのある鋼板を均一なR形状に加工できる点は、耐久性と美観の両立に直結します。さらに、溶接品質に影響する端曲げ精度や、難加工材への対応力も、車両全体の信頼性を左右する要素として欠かせません。
鋼管・パイプ製造では真円度の確保が品質を大きく左右します。ベンディングロールは板材へ均一な圧力を与えられるため、歪みを抑えた円筒成形が可能です。滑らかな曲線形成と接合精度の向上により、設計通りの形状を安定して実現しやすくなります。
鉄製タンクや厚板パイプといった大型鉄製品は、ベンディングロール加工によって形成されます。均一な曲げ加工と適切な工程管理により、高い耐久性と安全性を備えたインフラ・産業用途の製品が生み出されています。
アルミのベンディングロール加工では、材料特性を踏まえた細やかな管理が品質を左右します。適切な設備選定と条件設定を行うことで、軽量性や耐食性といった利点を活かしつつ、高精度で安定した製品づくりが実現されています。
ステンレスのベンディングロール加工では、加工硬化への配慮が欠かせません。ロールの通過回数や圧力を適切に設定し、材料への負荷を抑えることで、割れを防ぎつつ安定した成形品質を維持しています。
ベンディングロールの導入を検討する際、「どんな製品に使われているか」は重要なポイントです。ここでは、実際の製品事例を通じて、その活用シーンを具体的にご紹介します。

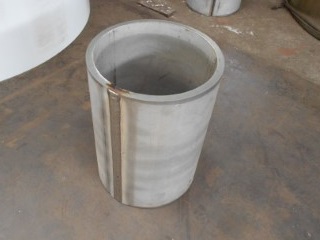

抄紙機スリーブは、製紙工場のローラーに取り付けられる筒状部品で、真円度や寸法精度が厳しく求められます。
山十佐野製作所では、市販パイプではサイズが合わない、または少量で割高になるケースもあるため、厚板をベンディングロールで曲げ、溶接・切削後に輪切り加工する方法が採用されています。
ベンディングロールでの曲げ加工により、必要なサイズ・数量に柔軟に対応でき、コスト削減と高精度加工の両立が可能となりました。

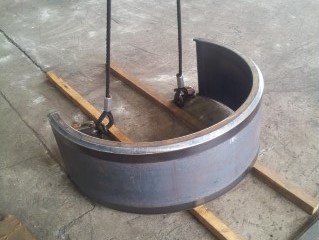

山十佐野製作所の回転鋼管杭用金具部品の製作事例です。当初はベンダーによる折り曲げ加工も検討されていましたが、材料の無駄が少なく、工程もシンプルな極厚ロール曲げを採用。
コストを抑えながら、必要な精度と強度を確保できることから、大手ゼネコングループ向けの部品製造に適用されています。円筒や円錐形の部品成形にはベンディングロールが活用されており、特に厚板の加工でも安定した品質と効率的な製造が可能です。
ベンディングロールは、金属板の曲げ加工を専門に行う機械として、さまざまな業界で重要な役割を果たしています。使用する板材の厚さや形状、製品の用途に応じて適切な機種を選ぶことで、品質の高い加工が実現できます。
特にエネルギー設備や構造物のような高精度・高強度が求められる分野では、設備選定や加工条件の設定に専門知識が必要です。ロール成形の導入を検討する際は、経験豊富な技術者や加工の専門業者に相談することで、よりスムーズな対応が可能になります。
ベンディングロールによるロール成形は、製品の品質と安全性に直結する重要な工程です。初期段階からプロの意見を取り入れて、安心・確実なものづくりを進めていきましょう。
曲げ加工は、板厚・材質・曲げ形状によって、ロール構成や駆動方式、制御性能に求められる仕様が異なります。そのため、ベンディングロールの導入では、加工する板の厚みや形状など、曲げたい部品に応じて選定することがポイントです。ここでは、加工対象別に3つのメーカーをご紹介しています。
小型製品の加工に適した80mm〜100mmのロール径です。油圧式による安定した加圧制御で圧力調整がしやすく、押し傷や曲げムラを抑えて外観品質の高い成形が行えます。
下ロールにウレタンを使用しており、柔らかな表面でワークに傷がつくのを防ぎます。特にステンレスなど、傷が目立ちやすい薄板素材を扱う加工におすすめです。
CNC制御に加えて手動操作を再現する機能を搭載し、円錐曲げや多段曲げなどの複雑な形状も、自動運転で加工が可能。作業者の熟練度に左右されず、品質の安定化と作業効率の向上に貢献します。
インバータ制御と特許取得のワーク接触方式※により、多段曲げでもズレやたわみを抑え、端部の寸法精度と真円度を正確にコントロール。補正や再加工の手間が減り、工数を大きく削減します。
DAVIの3ロール式可変軸ロールベンダーは、大型・高負荷に対応する複数ギアの駆動システムを搭載。重い負荷をかけても安定した動作が可能で、300mmの特大サイズの部品も加工できます。
頑丈なフレーム構造により、大型・特注形状のプレートや高強度鋼板にも対応可能。高い耐久性が求められる石油・ガス業界での導入実績もあり、高強度な金属部品の加工ニーズに応えます。
